Γιατί ο περιστρεφόμενος δακτύλιος είναι κρίσιμος για την περιστροφική κίνηση των βαρέων μηχανημάτων και των ανεμογεννητριών;

Στον κόσμο των βαρέων μηχανημάτων, υπάρχει ένα εξάρτημα που επιτρέπει την περιστροφή κάτω από τεράστια φορτία—ο δακτύλιος περιστροφής. Γνωστό και ως έδρανο περιστρεφόμενου δίσκου, αυτό το ρουλεμάν μεγάλης κλίμακας χειρίζεται ταυτόχρονα αξονικές δυνάμεις, ακτινικές δυνάμεις και ροπές ανατροπής, καθιστώντας το απαραίτητο για εξοπλισμό όπως εκσκαφείς, γερανούς, ανεμογεννήτριες και εναέριες πλατφόρμες εργασίας. Εξετάζουμε τοΔαχτυλίδι περιστροφήςαπόHuaxi, διερευνώντας τις αρχές σχεδιασμού, τις απαιτήσεις υλικών και τον κρίσιμο ρόλο που διαδραματίζει σε βιομηχανίες που κυμαίνονται από τις κατασκευές έως τις ανανεώσιμες πηγές ενέργειας. Εξετάζουμε επίσης τις κατασκευαστικές δυνατότητες, τα συστήματα ποιότητας και τις πιστοποιήσεις που δημιουργούνHuaxiένας αξιόπιστος προμηθευτής σε αυτόν τον απαιτητικό τομέα.

Η «Από κοινού» που κρατά τη βαριά βιομηχανία σε κίνηση

Φανταστείτε μια τεράστια ανεμογεννήτρια να γυρίζει τα πτερύγια της για να αντιμετωπίσει τον άνεμο. Ή ένας πανύψηλος γερανός που περιστρέφει την μπούμα του για να σηκώσει βαριά φορτία. Ή ένας εκσκαφέας που κουνάει το χέρι του για να σκάψει στη γη. Σε καθεμία από αυτές τις μηχανές, υπάρχει ένα μόνο εξάρτημα που καθιστά δυνατή την περιστροφή—το περιστρεφόμενο δακτύλιο. Συχνά αποκαλούμενος "άρθρωση μηχανής", αυτό το μεγάλο ρουλεμάν συνδέει την περιστρεφόμενη άνω δομή με τη σταθερή κάτω δομή, μεταδίδοντας τεράστιες δυνάμεις ενώ επιτρέπει την ομαλή, ελεγχόμενη κίνηση.

Ένα περιστρεφόμενο δαχτυλίδι δεν είναι ένα συνηθισμένο ρουλεμάν. Είναι τυπικά μεγάλη σε διάμετρο - που κυμαίνεται από 0,4 έως 10 μέτρα - και πρέπει να αντέχει συνδυασμένα φορτία που θα καταστρέψουν τα τυπικά ρουλεμάν. Αυτά τα φορτία περιλαμβάνουν αξονικές δυνάμεις (κάθετο βάρος), ακτινικές δυνάμεις (οριζόντιες ωθήσεις και έλξεις) και ροπές ανατροπής (δυνάμεις κλίσης). Ο σχεδιασμός του περιστρεφόμενου δακτυλίου, με τα στοιχεία κύλισης, τις ράγες και τα συχνά ενσωματωμένα δόντια του γραναζιού, του επιτρέπει να υποστηρίζει αυτά τα φορτία διατηρώντας παράλληλα τον ακριβή έλεγχο περιστροφής.

Jiangyin Huaxi Flange Co., Ltd., θυγατρική του Ομίλου Jiangsu Huaxi, κατασκευάζει σφυρηλάτηση τύπου δακτυλίου και έτοιμες φλάντζες από το 1984. Η εταιρεία παράγει 35.000 τόνους σφυρηλάτησης τύπου δακτυλίου και 25.000 τόνους έτοιμες φλάντζες και εξαρτήματα σωλήνων ετησίως, με περισσότερες από 10,0 ειδικές εξαρτήσεις. ΤουςΔαχτυλίδι περιστροφήςΤα προϊόντα κατασκευάζονται από ανοξείδωτο χάλυβα, ανθρακούχο χάλυβα, κράμα χάλυβα και χάλυβα διπλής όψης και εξάγονται σε 28 χώρες. Αυτό το άρθρο διερευνά τα χαρακτηριστικά, τις διαδικασίες παραγωγής και τις εφαρμογές που καθιστούν τη Huaxi σημαντικό παίκτη στην αγορά του κυκλικού δακτυλίου.

Τεχνικές Προδιαγραφές

Παρακάτω είναι μια περίληψη των βασικών χαρακτηριστικών και δυνατοτήτων για τοΔαχτυλίδι περιστροφήςπροϊόντα απόHuaxi.

Τι κάνει ένα περιστρεφόμενο δαχτυλίδι διαφορετικό από τα συνηθισμένα ρουλεμάν;

Για να κατανοήσετε την αξία ενός περιστρεφόμενου δακτυλίου, βοηθάει να δείτε τις μοναδικές απαιτήσεις που πρέπει να ανταποκρίνεται.

Συνδυασμένη χωρητικότητα φορτίου

Ένας περιστρεφόμενος δακτύλιος έχει σχεδιαστεί για να χειρίζεται έναν συνδυασμό δυνάμεων που θα καταστρέφουν γρήγορα ένα τυπικό ρουλεμάν. Σε έναν γερανό, το βάρος του φορτίου και της μπούμας δημιουργεί μια τεράστια στιγμή ανατροπής. Σε μια ανεμογεννήτρια, το βάρος της ατράκτου και των πτερυγίων δημιουργεί αξονικά φορτία, ενώ οι δυνάμεις του ανέμου δημιουργούν ακτινικά και ανακλινόμενα φορτία. Ο στιβαρός σχεδιασμός του περιστρεφόμενου δακτυλίου —με αυλάκια μεγάλης διαμέτρου και πολλαπλές σειρές στοιχείων κύλισης— κατανέμει αποτελεσματικά αυτές τις δυνάμεις.

Μεγάλη διάμετρος, συμπαγές ύψος

Οι δακτύλιοι περιστροφής χαρακτηρίζονται από τη μεγάλη τους διάμετρο σε σχέση με το ύψος τους. Αυτό το σχήμα "όπως πιάτο" τους επιτρέπει να τοποθετούνται απευθείας μεταξύ των άνω και κάτω δομών ενός μηχανήματος, εξοικονομώντας χώρο, παρέχοντας παράλληλα την απαραίτητη χωρητικότητα φόρτωσης. Η διάμετρος μπορεί να κυμαίνεται από 200mm έως 10.000mm ή περισσότερο, ανάλογα με την εφαρμογή.

Ενσωματωμένα δόντια γραναζιού

Πολλοί δακτύλιοι περιστροφής περιλαμβάνουν δόντια γραναζιού στον εσωτερικό ή τον εξωτερικό δακτύλιο, επιτρέποντας την άμεση ενσωμάτωση με ένα γρανάζι κίνησης. Αυτό εξαλείφει την ανάγκη για ξεχωριστό γρανάζι, απλοποιώντας τον σχεδιασμό του μηχανήματος και μειώνοντας το βάρος. Οι επιλογές περιλαμβάνουν εσωτερικό γρανάζι, εξωτερικό γρανάζι ή διαμορφώσεις χωρίς δόντια.

Ευελιξία τοποθέτησης

Οι δακτύλιοι περιστροφής συνήθως τοποθετούνται χρησιμοποιώντας οπές μπουλονιών στους εσωτερικούς και εξωτερικούς δακτυλίους. Αυτό επιτρέπει την εύκολη ενσωμάτωση στη δομή του μηχανήματος. Τα σχέδια με φλάντζα με οπές για μπουλόνια είναι κοινά, παρέχοντας ασφαλή προσάρτηση.

Διαδικασία κατασκευής: Από την πρώτη ύλη στον τελικό δακτύλιο

Η παραγωγή ενός δακτυλίου περιστροφής υψηλής ποιότητας απαιτεί προηγμένες δυνατότητες σφυρηλάτησης, μηχανικής κατεργασίας και θερμικής επεξεργασίας.Huaxiέχει επενδύσει πολλά σε αυτούς τους τομείς.

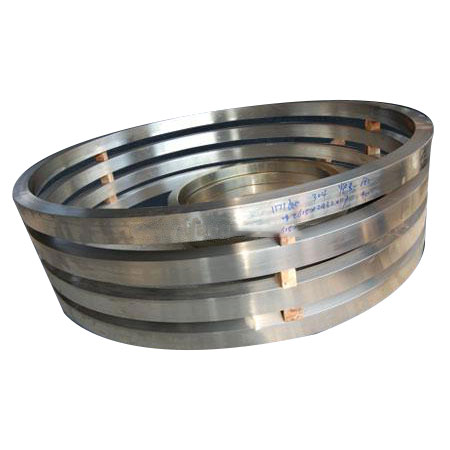

Σφυρηλάτηση τύπου δακτυλίου

Η διαδικασία ξεκινά με μια χαλύβδινη ράβδο ή μπίλια, η οποία θερμαίνεται και στη συνέχεια σφυρηλατείται σε σχήμα δακτυλίου.Huaxiχρησιμοποιεί υδραυλικές πρέσες ελαιολάδου 3.600 τόνων, δακτυλόμυλους 5 μέτρων και ηλεκτροϋδραυλικά σφυριά για τη διαμόρφωση του υλικού. Αυτή η διαδικασία σφυρηλάτησης ευθυγραμμίζει τη δομή των κόκκων του χάλυβα, βελτιώνοντας την αντοχή, τη σκληρότητα και την αντοχή του στην κόπωση.

Μηχανική Ακριβείας

Μετά τη σφυρηλάτηση, ο δακτύλιος υφίσταται κατεργασία ακριβείας.Huaxiείναι εξοπλισμένο με κάθετους τόρνους 2-5 μέτρων, μηχανές γεώτρησης NC 5 μέτρων και άλλο προηγμένο εξοπλισμό. Αυτά τα μηχανήματα παράγουν τις ακριβείς διαστάσεις, τις οπές των μπουλονιών και τα δόντια του γραναζιού που απαιτούνται για τον τελικό δακτύλιο περιστροφής. Η χρήση της τεχνολογίας CNC εξασφαλίζει συνέπεια και ακρίβεια.

Κατεργασία με θερμοκρασία

Η θερμική επεξεργασία είναι κρίσιμη για την επίτευξη των μηχανικών ιδιοτήτων που απαιτούνται για τους δακτυλίους περιστροφής. Η διαδικασία συνήθως περιλαμβάνει κανονικοποίηση, ανόπτηση, σβήσιμο και σκλήρυνση. Για απαιτητικές εφαρμογές όπως οι ανεμογεννήτριες, χρησιμοποιούνται υλικά όπως 42CrMo4V, τα οποία απαιτούν συγκεκριμένες παραμέτρους θερμικής επεξεργασίας για την επίτευξη της απαιτούμενης αντοχής και σκληρότητας.

Ποιοτικός Έλεγχος και Επιθεώρηση

Huaxiδιαθέτει ένα τέλειο σύστημα εγγύησης ποιότητας και ένα πλήρες σετ σύγχρονου εξοπλισμού φυσικοχημικής επιθεώρησης. Το τμήμα ποιότητας αναφέρεται απευθείας στον Γενικό Διευθυντή και ελέγχει αυστηρά κάθε βήμα της παραγωγικής διαδικασίας. Αυτό διασφαλίζει ότι τα μη συμμορφούμενα υλικά δεν εισέρχονται ποτέ στην αποθήκη, δεν μετακινούνται στην επόμενη διαδικασία ή δεν εγκαταλείπουν το εργοστάσιο.

Εφαρμογές σε βασικές βιομηχανίες

ΟΔαχτυλίδι περιστροφήςαπόHuaxiχρησιμοποιείται σε μια μεγάλη ποικιλία βιομηχανιών όπου τα βαριά φορτία πρέπει να περιστρέφονται αξιόπιστα.

• Αιολική ενέργεια– Οι δακτύλιοι περιστροφής είναι κρίσιμα εξαρτήματα στις ανεμογεννήτριες, που χρησιμοποιούνται στο σύστημα εκτροπής (για τη μετατροπή της ατράκτου σε άνεμο) και στο σύστημα βήματος (για τη ρύθμιση της γωνίας των πτερυγίων). Οι δακτύλιοι πρέπει να αντέχουν σε ακραίες καιρικές συνθήκες και να παρέχουν αξιόπιστη λειτουργία για δεκαετίες.

• Κατασκευή και Ανασκαφή– Οι εκσκαφείς, οι γερανοί και οι εναέριες πλατφόρμες εργασίας βασίζονται σε περιστροφικούς δακτυλίους για την περιστροφική τους κίνηση. Αυτά τα μηχανήματα λειτουργούν σε απαιτητικά περιβάλλοντα με βαριά φορτία και συχνή, συχνά ταλαντούμενη, κίνηση.

• Χειρισμός Υλικών– Οι γερανοί λιμένων, οι εκφορτωτές πλοίων και οι ανακτητές στοίβαξης χρησιμοποιούν περιστρεφόμενους δακτυλίους για να περιστρέφουν τους βραχίονες και τον εξοπλισμό χειρισμού τους. Οι δακτύλιοι πρέπει να χειρίζονται υψηλά φορτία και συχνούς κύκλους λειτουργίας.

• Εξοπλισμός Μεταλλείων– Τα μεγάλης κλίμακας μηχανήματα εξόρυξης, όπως οι συρόμενοι εκσκαφείς και οι εκσκαφείς με τροχούς κάδου, χρησιμοποιούν περιστρεφόμενους δακτυλίους για τη στήριξη και την περιστροφή των ογκωδών κατασκευών τους.

• Marine και Offshore– Οι δακτύλιοι περιστροφής χρησιμοποιούνται σε γερανούς πλοίων, γερανούς υπεράκτιας πλατφόρμας και άλλες θαλάσσιες εφαρμογές όπου η αντοχή στη διάβρωση και η αξιοπιστία είναι πρωταρχικής σημασίας.

• Βιομηχανικά Μηχανήματα– Πολλοί τύποι βιομηχανικού εξοπλισμού, από ρομποτική έως πικάπ, χρησιμοποιούν περιστρεφόμενους δακτυλίους για ακριβή περιστροφικό έλεγχο.

Συχνές Ερωτήσεις

Ε: Τι είναι το περιστρεφόμενο δαχτυλίδι και τι κάνει;

Α: Ένας περιστρεφόμενος δακτύλιος, γνωστός και ως έδρανο περιστρεφόμενου δίσκου, είναι ένα μεγάλο ρουλεμάν που μπορεί να υποστηρίξει ταυτόχρονα αξονικές δυνάμεις, ακτινικές δυνάμεις και ροπές ανατροπής. Επιτρέπει σε μια κατασκευή να περιστρέφεται ενώ υποστηρίζει βαριά φορτία. Οι εφαρμογές περιλαμβάνουν γερανούς, εκσκαφείς, ανεμογεννήτριες και εναέριες πλατφόρμες εργασίας.

Ε: Ποια υλικά χρησιμοποιούνται σε δακτυλίους περιστροφής;

Α: Τα κοινά υλικά περιλαμβάνουν 50Mn, 42CrMo και C45. Για απαιτητικές εφαρμογές όπως οι ανεμογεννήτριες, χρησιμοποιούνται υλικά υψηλότερης ποιότητας όπως 42CrMo4V.Huaxiπροσφέρει περιστροφικούς δακτυλίους από ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα, κράμα χάλυβα και χάλυβα διπλής όψης.

Ε: Μπορεί να προσαρμοστεί ο δακτύλιος περιστροφής;

Α: Ναι.Huaxiμπορεί να παράγει δακτυλίους περιστροφής σύμφωνα με σχέδια ή δείγματα πελατών. Οι επιλογές περιλαμβάνουν διαφορετικές διαμέτρους, διαμορφώσεις γραναζιών (εσωτερική, εξωτερική ή χωρίς δόντια) και σχέδια οπών στερέωσης.

Ε: Τι πιστοποιήσεις κατέχει η Huaxi για την παραγωγή δακτυλίου περιστροφής;

ΕΝΑ:Huaxiκατέχει εξουσιοδότηση ISO9001, γερμανικής TUV Rheinland ISO9001 & PED, China Classification Society, αξιολόγηση επιχείρησης εξαγωγών AQSIQ Class-A και εργοστασιακή έγκριση BV. Αυτές οι πιστοποιήσεις αποδεικνύουν τη συμμόρφωση με τα διεθνή πρότυπα ποιότητας και ασφάλειας.

Ε: Ποιες βιομηχανίες χρησιμοποιούν περιστρεφόμενους δακτυλίους;

Α: Οι δακτύλιοι περιστροφής χρησιμοποιούνται στην αιολική ενέργεια, την κατασκευή και τις εκσκαφές, το χειρισμό υλικών, την εξόρυξη, τα θαλάσσια και υπεράκτια και γενικά βιομηχανικά μηχανήματα.

Ε: Ποιο είναι το τυπικό εύρος διαμέτρου ενός περιστρεφόμενου δακτυλίου;

Α: Η διάμετρος ενός περιστρεφόμενου δακτυλίου κυμαίνεται συνήθως από 0,4 έως 10 μέτρα, ενώ ορισμένες εφαρμογές απαιτούν ακόμη μεγαλύτερα μεγέθη.

Σύναψη

ΟΔαχτυλίδι περιστροφήςαπόHuaxi είναι ένα κρίσιμο συστατικό στα μηχανήματα που τροφοδοτούν τη σύγχρονη βιομηχανία. Η ικανότητά του να χειρίζεται συνδυασμένα φορτία ενώ επιτρέπει την ομαλή, ελεγχόμενη περιστροφή το καθιστά απαραίτητο για εφαρμογές που κυμαίνονται από ανεμογεννήτριες έως κατασκευαστικό εξοπλισμό. Η διαδικασία κατασκευής - από σφυρηλάτηση τύπου δακτυλίου έως μηχανική κατεργασία ακριβείας και θερμική επεξεργασία - απαιτεί προηγμένες δυνατότητες και αυστηρό ποιοτικό έλεγχο, τομείς στους οποίουςHuaxiέχει επενδύσει σημαντικά.

Με πάνω από 35.000 τόνους ετήσιας παραγωγής σφυρηλάτησης τύπου δακτυλίου, μια ολοκληρωμένη βάση εξοπλισμού και μια σουίτα διεθνών πιστοποιήσεων,Huaxiέχει τοποθετηθεί ως ικανός συνεργάτης για πελάτες σε 28 χώρες. Η ικανότητα της εταιρείας να παράγει τόσο τυποποιημένα όσο και προσαρμοσμένα προϊόντα, σε συνδυασμό με τη δέσμευσή της για ποιότητα, την καθιστά αξιόπιστη πηγή για περιστροφικούς δακτυλίους και συναφή εξαρτήματα.

Εάν αναζητάτε έναν αξιόπιστο προμηθευτή περιστρεφόμενων δακτυλίων για τη βιομηχανική, αιολική ή κατασκευαστική σας εφαρμογή ή εάν έχετε ερωτήσεις σχετικά με τις προσαρμοσμένες προδιαγραφές και τις τιμές, σας ενθαρρύνουμε ναcontactμας σήμερα.
